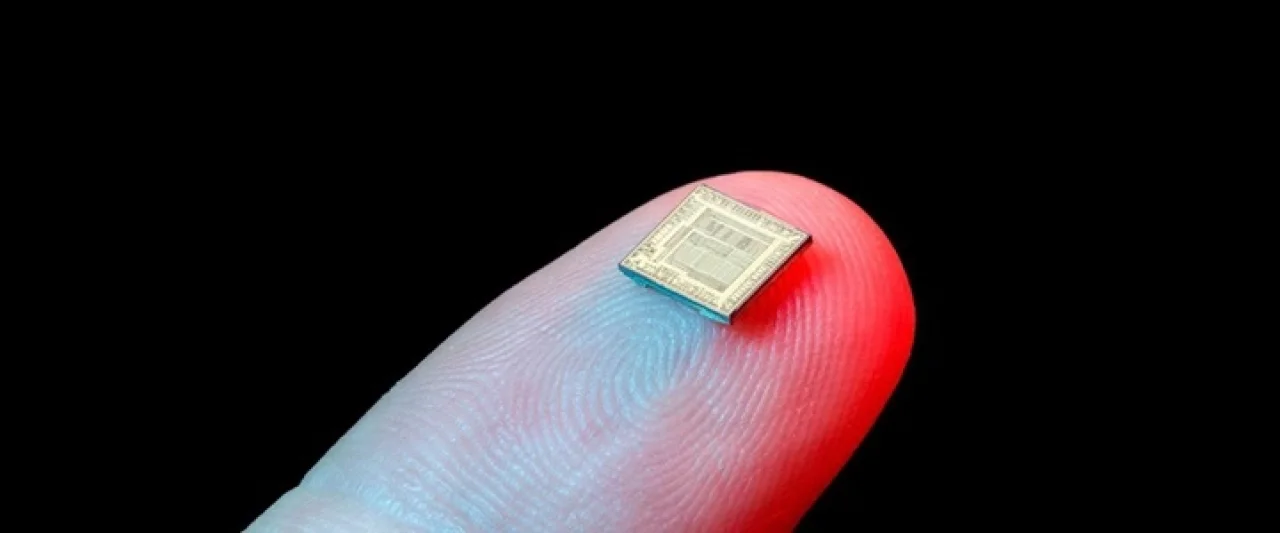

Çinli bilim insanları, yarı iletken dünyasında çığır açacak bir buluşa imza attı. Fudan Üniversitesi araştırmacıları, silikon ve 2D malzemeleri birleştirerek atom kalınlığında bir çip geliştirdi. “Atom2Chip” adı verilen bu yeni teknoloji, gelecekte enerji verimli elektronik cihazların temelini oluşturabilir.
Atom2Chip: Silikonun Sınırlarını Aşan Teknoloji
Fudan Üniversitesi’nden Profesör Chunsen Liu liderliğindeki ekip, atom inceliğindeki 2D bellek modülünü doğrudan geleneksel silikon CMOS çip üzerine entegre etmeyi başardı. “Atom2Chip” adı verilen bu yenilik, 2D malzemelerin kırılgan yapısını koruyarak silikon mimarisiyle tam uyumlu hale getiriyor. Araştırmada, molibden disülfid (MoS₂) adlı 2D malzemenin tek atom kalınlığındaki katmanı özel bir yöntemle silikon yüzeye entegre edildi. Bu sayede iki yapı arasında zararsız ve verimli bir veri aktarımı sağlandı.
Çalışan İlk Atom Kalınlığında Bellek Çipi
Geliştirilen 1 Kb 2D NOR flash bellek çipi, sadece deneysel bir prototip değil, gerçek bir donanım olarak çalışıyor.
- 5 MHz hızında işlem yapabiliyor,
- 20 nanosaniye gibi kısa programlama ve silme süresine ulaşıyor,
- Ve yüksek enerji verimliliğiyle dikkat çekiyor.
Uzmanlara göre bu performans, birçok silikon temelli hafızayı geride bırakıyor.
Yeni Çağ: Çipler Artık Atomlarla Ölçülecek
Yarı iletken üretiminde fiziksel miniaturizasyon sınırlarına yaklaşılan günümüzde, Fudan Üniversitesi’nin bu çalışması yeni bir sayfa açabilir. 2D malzemelerin atom ölçeğinde üretilebilmesi, gelecekte ultra ince elektronik cihazlar, giyilebilir teknolojiler ve enerji tasarruflu yapay zekâ sistemleri için büyük avantaj sağlayacak. Bilim insanlarına göre “Atom2Chip”, Moore Yasası sonrası dönemin sembolü olabilir. Bu teknolojiyle birlikte çipler artık nanometrelerle değil, atomlarla ölçülen bir çağa adım atıyor.
